Produktübersicht

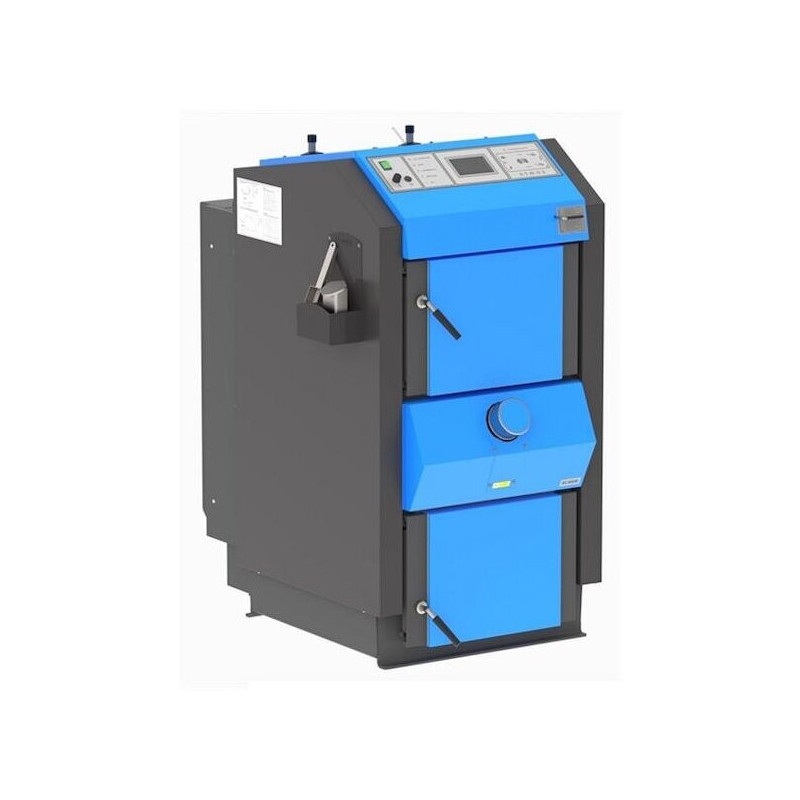

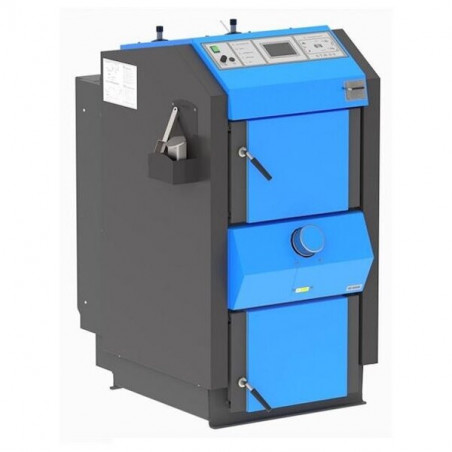

Der ATMOS DC 18 GSE Komfort ist ein kompakter 19 kW Holzvergaserkessel in robustem Stahlgehäuse, der mit der integrierten ACD04 Touch-Regelung und einer vollautomatischen Holzzündung neuen Standard in puncto Bedienkomfort setzt. Mit einem Wirkungsgrad von 90,3 % und der Ekodesign Klasse 5 (Energieeffizienzklasse A+) erfüllt er höchste Anforderungen an Energieeffizienz und Umweltverträglichkeit. Die Kombination aus bewährter Holzvergaser-Technologie und intelligenter Regelung ermöglicht maximale Zeitersparnis und komfortables Heizen – ganz ohne manuelles Einfeuern. Das kleinste Modell der GSE-Serie ideal für kleinere Einfamilienhäuser und Anwendungen mit begrenztem Platzangebot.

🔥 Die automatische Zündung im Detail

Die automatische Holzzündung des DC 18 GSE ist fest in den Kessel integriert und ermöglich vollautomatischen, zeitgesteuerten Heizbetrieb. So funktioniert die Technik:

Aufbau und Komponenten

Zwischen der oberen Fülltür und der unteren Reinigungstür ist eine Zündkammer mit herausnehmbarem Einsatz eingebaut. Im Inneren der Kammer befindet sich eine elektrische Glühspirale mit 500 Watt Leistung – die gleiche bewährte Technik, die auch in den ATMOS-Pelletbrennern eingesetzt wird.

Zündablauf Schritt für Schritt

1. Befüllen der Zündkammer: Eine Startdosis hochwertiger Holzpellets wird mit der mitgelieferten Schaufel in die Zündkammer gefüllt. Die Pelletmenge entspricht dabei exakt dem Schaufelvolumen – kein Abmessen nötig.
2. Brennholz einlegen: Der Füllraum wird wie gewohnt mit Scheitholz (max. 330 mm Länge) befüllt.
3. Automatischer Start: Zum eingestellten Zeitpunkt aktiviert die ACD04-Regelung die 500-W-Glühspirale. Die Spirale erhitzt sich und entzündet die Pellets innerhalb von ca. 5 Minuten.
4. Flammenübertragung: Die kleine Flamme aus den brennenden Pellets springt auf das im Brennraum liegende Scheitholz über und entzündet dieses zuverlässig.
5. Übergang in Hauptverbrennung: Sobald das Holz brennt, schaltet sich die Glühspirale automatisch ab und die reguläre Holzvergaser-Verbrennung übernimmt.

Programmierbare Start-Möglichkeiten

Der Zündzeitpunkt kann flexibel über das ACD04-Touch-Menü definiert werden – nach drei verschiedenen Modi:

• Zeitgesteuert (Wochenprogramm): Festgelegte Startzeiten an bestimmten Wochentagen – z. B. automatisch vor Heimkunft aus dem Büro oder vor Ankunft im Ferienhaus.
• Bedarfsgesteuert: Die Zündung startet automatisch, wenn die Heizungsanlage Wärme anfordert.
• Puffertemperaturgesteuert: Der Kessel zündet, wenn der Pufferspeicher eine bestimmte Mindesttemperatur unterschreitet und wieder aufgefüllt werden muss.

Dies ermöglicht dem Betreiber, quasi "in die Wärme" zu kommen, ohne selbst anheizen zu müssen.

Wichtige Hinweise zur automatischen Zündung

• Keine Nachrüstung: Die automatische Zündung ist werkseitig im Kessel verbaut und kann bei Standardmodellen nachträglich nicht installiert werden. Bei der Bestellung muss das Modell mit Anzündautomatik ausgewählt werden.
• Zündmittel: Es werden ausschließlich hochwertige Holzpellets als Zündhilfe verwendet – die mitgelieferte Schaufel dosiert die Menge automatisch korrekt.

📟 Die ACD04 Touch-Regelung im Detail

Die ACD04-Regelung ist eine weiterentwickelte equithermale Touchscreen-Regelung, die speziell für ATMOS-Festbrennstoffkessel entwickelt wurde. Sie fungiert sowohl als Kesselregelung als auch als Heizkreisregelung und ist direkt in das Bedienfeld des Kessels integriert.

Display und Bedienung

Die Regelung verfügt über ein kapazitives Farb-Touch-Display mit hohem Kontrast und klarer Übersichtlichkeit. Alle Betriebsparameter, Statusanzeigen und Einstellungen lassen sich per Touch-Bedienung intuitiv navigieren. Farbig hinterlegte Relais-Kontakte mit Berührungsschutz gewährleisten sichere Bedienung und Installation.

Regelungsumfang

Die ACD04 steuert das gesamte Heizsystem umfassend:

• Kesselregelung: Überwachung und Regelung der Kesselverbrennung inkl. Abgastemperatur und Lambda-Sonde.
• Bis zu 3 Heizkreise: Direkte Ansteuerung von bis zu drei separaten Heizkreisen mit individuellen Temperaturniveaus.
• Warmwasserbereitung: Steuerung einer Warmwasser-Ladepumpe zur Brauchwassererwärmung.
• Pufferspeicher-Management: Überwachung von bis zu 6 Puffertemperaturfühlern für optimales Laden und Entladen des Pufferspeichers.

Hydraulikschema-Integration

Eine Vielzahl von Anbindungsvarianten und Hydraulikschemata – speziell für ATMOS-Holzvergaser- und Pelletkesselanlagen – sind bereits werkseitig in der ACD04 programmiert. Der Installateur kann den passenden Anwendungsfall per Codeeingabe aufrufen, was die Inbetriebnahme erheblich vereinfacht.

Smart-Home & Remote-Zugriff

Ein integriertes Wi-Fi-Modul ermöglicht den ortsunabhängigen Zugriff auf alle Heizungsparameter per Smartphone-App. Der Betreiber empfängt Push-Benachrichtigungen für:

• Brennstoff nachfüllen: Warnung, wenn Holz im Füllraum nachgelegt werden muss
• Wartungserinnerung: Hinweis auf anstehende Kesselreinigung und Wartungsintervalle
• Systemstatus: Aktuelle Betriebszustände und Störungen in Echtzeit

Zusätzlich beinhaltet die ACD04 ein Brennstoffmanagement sowie automatische Wartungserinnerungen direkt auf dem Touch-Display.

Erweiterbarkeit

Optionale Erweiterungsmöglichkeiten:

• Solarfühlerset zur Einbindung einer Solarthermie-Anlage
• Fernversteller für flexible Montage außerhalb des Kessels
• Raumfernbedienung für komfortable Steuerung aus dem Wohnbereich

Technische Daten

Vorteile auf einen Blick

• Vollautomatischer Betrieb: Automatische Zündung per 500-W-Spirale mit Holzpellets – kein manuelles Einfeuern nötig
• Drei Zündmodi: Wochenprogramm, Heizbedarf oder Puffertemperatur – flexibel programmierbar
• Kompakteste Bauweise: 376 kg Gewicht, Abmessungen 1281 × 680 × 820 mm – ideal für kleine Heizräume
• Komplette Systemsteuerung: ACD04 regelt Kessel, bis zu 3 Heizkreise, Warmwasser und Pufferspeicher
• Smart vernetzt: Wi-Fi-Modul mit Push-Benachrichtigungen und Fernsteuerung per App
• Präzises Puffermanagement: Bis zu 6 Puffertemperaturfühler für optimales Laden/Entladen
• Hoher Wirkungsgrad: 90,3 % Effizienz für wirtschaftliches Heizen mit minimalem Verbrauch
• Ekodesign Klasse 5: Erfüllt aktuelle EU-Emissionsrichtlinien, BAFA-förderfähig
• Intuitive Bedienung: Kapazitives Farb-Touch-Display mit klar strukturierter Menüführung
• Stromsparend: Serielles stromsparendes Saugzuggebläse
• Flexible Türenmontage: Tür kann links oder rechts anschlagend montiert werden
• Niedriger Schornsteinzug: Nur 16 Pa erforderlich – einfachere Schornsteintechnik möglich

Welche Pellets werden für die automatische Zündung benötigt? Es werden hochwertige Holzpellets (ENplus A1) als Zündhilfe verwendet. Die Menge wird über die mitgelieferte Schaufel automatisch dosiert.

Kann die automatische Zündung nachgerüstet werden? Nein. Die Zündkammer und die 500-W-Glühspirale sind werkseitig verbaut. Bei der Bestellung muss das Modell mit Anzündautomatik ausgewählt werden (Artikelnummer: 01.04.18-AZ).

Was steuert die ACD04-Regelung genau? Die ACD04 überwacht und steuert den gesamten Kesselbetrieb inkl. Verbrennung, bis zu 3 Heizkreise, die Warmwasserbereitung, das Pufferspeicher-Management (bis zu 6 Fühler) sowie den automatischen Zündzyklus.

Ist eine App-Steuerung möglich? Ja. Das integrierte Wi-Fi-Modul ermöglicht Fernzugriff per Smartphone-App mit Push-Benachrichtigungen für Brennstoffmeldung, Wartung und Systemstatus.

Welches Puffervolumen wird benötigt? Gemäß BImSchV sind mindestens 55 Liter je kW Kesselleistung vorgeschrieben – beim 19-kW-Kessel also mindestens 1.045 Liter Pufferspeichervolumen.

Ist eine Förderung möglich? Ja, das Modell erfüllt die förderfähigen Kriterien für effiziente Biomasseheizungen nach GEG (Energieeffizienzklasse A+, Ekodesign Klasse 5, BImSchV Stufe 2).

Wie groß darf das Brennholz maximal sein? Maximale Scheitholzlänge beträgt 330 mm. Die Füllöffnung misst 450 × 256 mm.

Warum ist der Schornsteinzug so niedrig (16 Pa)? Der DC 18 GSE benötigt mit nur 16 Pa den geringsten Schornsteinzug der GSE-Serie. Das erleichtert die Integration in bestehende Schornsteinsysteme ohne zusätzliche Gebläseunterstützung.
